CNC720 4Achs Pro

CNC720 CNC STEUERUNG

Eine 4-Achsen-CNC-Steuerung aus unserer Pro-Linie. Eine Basis-CNC-Steuerung mit einer Schrittfrequenz von bis zu 400kHz, 24-Volt-Versorgung, zuverlässiger Ethernet-Schnittstelle und erweiterbar durch eine Modbus RTU-Schnittstelle.

Der Preis für die volle Softwarelizenz ist im Kaufpreis enthalten.

Die CNC720 CNC-Steuerung ist eine 4-Achsen-Steuerung mit einer maximalen Schrittfrequenz von 400 kHz. Diese Steuerung kann vollständig über Ethernet verwendet und konfiguriert werden. Darüber hinaus verfügt sie über eine Modbus-RTU-Schnittstelle, über die ihre Funktionalität erweitert werden kann.

Er wird mit 24 V gespeist und lässt sich somit einfach in eine industrielle Umgebung integrieren, in der 24 V üblich sind. Außerdem sind fast alle Eingänge auch für 24V geeignet, wobei es auch möglich ist, einige Eingänge für eine NPN- oder PNP-Anwendung zu konfigurieren.

Die Steuerungen verfügen über einen NOT-AUS-Eingang, der im Falle eines NOT-AUS die Hardware-Ausgänge über die Hardware abschaltet und damit für zusätzliche Sicherheit sorgt*. Und schließlich verfügt die CNC7xx-Serie über die einzigartige Fähigkeit, den PWM-Ausgang während der Bewegung der Achse zu steuern, was besonders für Laseranwendungen nützlich ist.

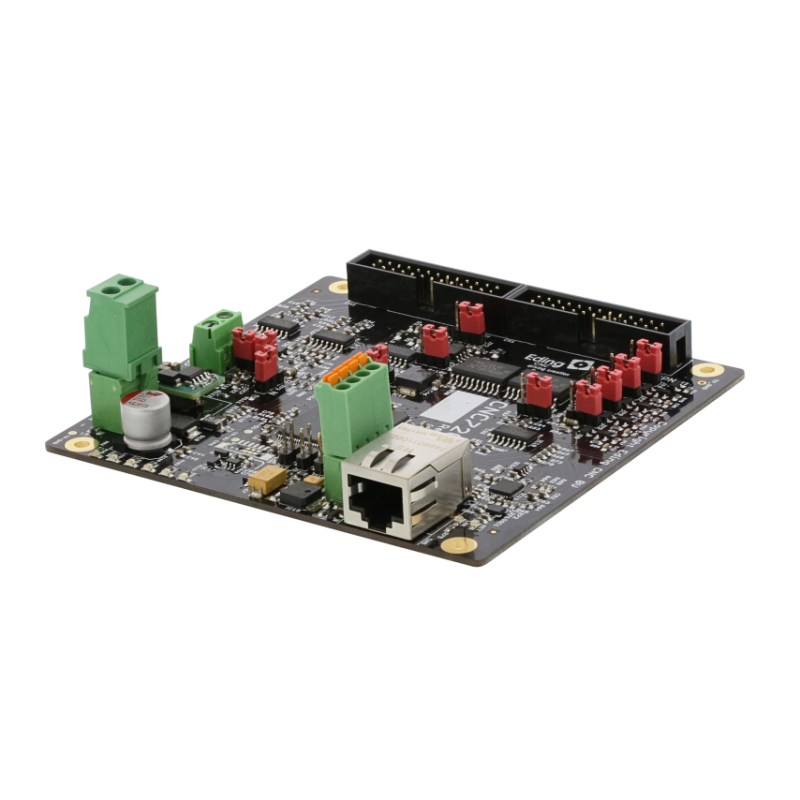

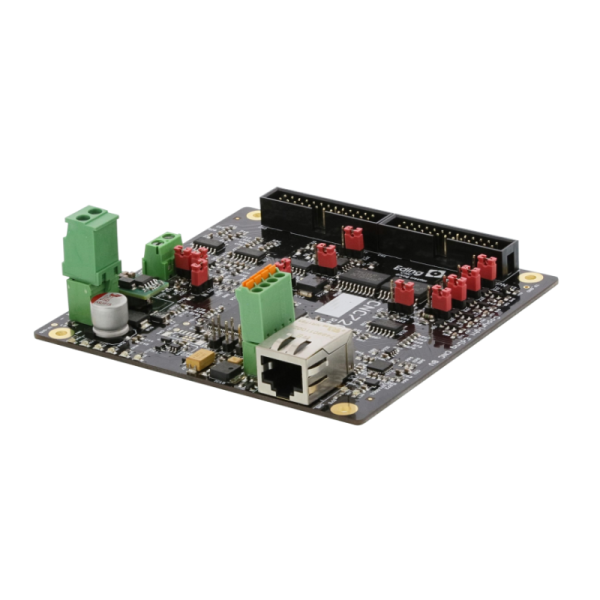

Das Board verfügt über 2 Standard-Boxheader (IDC), die es ermöglichen, das Board einfach mit kundenspezifischen Boards zu verbinden. Für den einfachen Anschluss von Drähten gibt es ein separates Breakout-Board. Und für eine schnelle Installation ist ein kundenspezifisches DIN-Schienen-Gehäuse erhältlich.

* Die Verwendung dieser Funktion bedeutet nicht, dass keine externen Sicherheitsvorkehrungen erforderlich sind.

 AKTUELL NOCH NICHT MIT PENTA TEC KOMPATIBEL

Technische Daten:

·         4 Achsen CNC Steuerung

·         400kHz Schrittfrequenz

·         Ethernet interface

Eingängen:

·         Handrad Anschluss (A/B)

·         2x Analog Eingang

·         4x Referenz

·         E-stop

·         Probe / Tool sensor

·         Spindle sensor

Ausgänge:

·          AUX (open collector)

·          PWM (open collector) / 0-10V

·          System ready

·          No E-STOP (open collector)

·          Tool

·          2x Cool

·          Run

·          Pause

·          Charge pump

·          RS485

Weitere Daten:

·         Spannung: 24VDC

·         Größe: 100 x 107mm
