CPU5A Breakout Board

rnrnrnrnrnrnrnrn

Kürzeste rnCNC-Produktionszeit, vor allem bei 3D-Arbeit, je nach Produkt, USBCNC kann bis rnzu 2 mal schneller sein. Dies ist dank der fortschrittlichen Look Ahead Feed rnAlgorithmus, der für alle Bewegungssegmente, Linien und Kreise arbeitet, indem rnsie auf ihre Krümmung und reduzieren die Geschwindigkeit nur, wenn absolut rnnotwendig.

rn

·         rnEinfache Ein-Bildschirm-Bedienung, UI rnentwickelt für und von professionellen CNC-Bedienern.

rn

·         rnAusführung im Nesting-Modus für rnMehrfachproduktion.

rn

·         rnOptimierte Tooltip-Vorschubberechnungen rnfür das Fräsen mit der 4. Achse, kein Werkzeugbruch aufgrund eines falschen rnTooltip-Vorschubs.

rn

·         rnVorschub-Override-Steuerung während des rnLaufs 0-300%.

rn

·         rnEinfacher Start auf halber Strecke in rnder G-Code-Datei, mit Suchmethode

rn

·         rnSlave-Achsen, für Systeme mit rnDoppelmotoren (Tandem) auf X-, Y- oder Z-Achse.

rn

·         rnSpezielle Referenziersequenz für rnTandems, setzt Tandem gerade.

rn

·         rnTangentialmesser, Sie brauchen nur rnX.Y-Koordinaten zu programmieren und das Tangentialmesser folgt, auch im Kreis rnund hebt bei Bedarf automatisch an.

rn

·         rnSpielkompensation.

rn

·         rnSpindel Steigungsfehlerkompensation, rndiese macht die Maschine genau.

rn

·         rnZ hohe Kompensation zum Bearbeiten von rnunebenen Oberflachen

rn

·         rnSpindel proportionale rnHochlaufzeit.

rn

·         rnKollisionserkennung beim Laden eines rnG-Code-Jobs verhindert Maschinenschäden.

rn

·         rnLaufzeitabschätzung beim Laden eines rnJobs.

rn

·         rnGewindeschneiden rn(Drehmaschine).

rn

·         rnOpenGL-Grafik ermöglicht PAN/ZOOM/ROTATE rnin Echtzeit

rn

·         rnG-Code ist EMC-kompatibel, RS274NGC, rnkann mit allen bisherigen CAM-Programmen verwendet werden.

rn

·         rnG-Code-Erweiterungen mit IF..THEN, rnWHILE..ENDWHILE, SUB ENDSUB, GOSUB.

rn

·         rnG68, Nullsetzen mit Rotation, genaues rnEinrichten der Spannvorrichtung nicht mehr notwendig.

rn

·         rnSuper long file mode erlaubt endlose rnDateien, getestet mit 100.000.000 Zeilen G-Code.

rn

·         rnBenutzerinteraktion aus G-Code mit rnDlgMsg-Befehl u.v.m.

rn

·         rnAutomatischer Werkzeugwechsel kann rnkomplett in G-Code programmiert werden.

rn

·         rnPause, Jog weg, Lauf fortsetzen mitten rnim G-Code-Lauf.

rn

·         rnHandrad-Jogging mit Positions- und rnGeschwindigkeitsmodus.

rn

·         rnEingebaute 2D-CAM zum Bohren, Gravieren, rnProfilieren und Taschenfräsen, liest DXF und HPGL.

rn

·         rnSDK für die Erstellung rnbenutzerdefinierter UI"s.

rn



rn

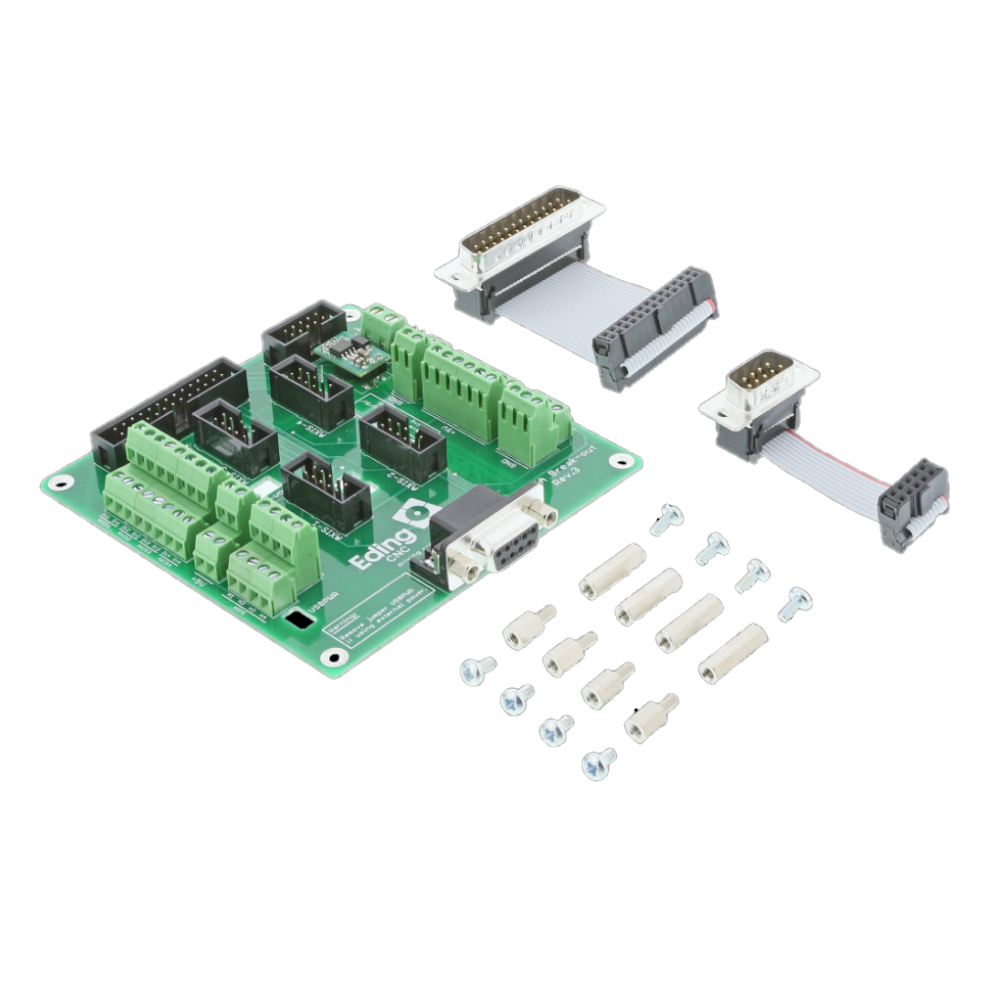

Inhalt CPU5ABreakout

rn

rn
• rn
  1x Breakout Board CPU5A
rn
• rn
  1x Cable set (2 cable assemblies)
rn
• rn
  4x PCB Spacer 17 mm
rn
• rn
  4x PCB Spacer 8 mm
rn
• rn
  8x Screw M3 6 mm
rn
• rn
  4x Screw UNC 4/40 (not on rnpicture)

rn
